产品介绍
“矩圆”牌系列产品：
SBC120聚乙烯丙纶复合防水卷材
SBC高分子复合防水卷材
SGN承载防水卷材
配套专用节点型材
XYT建筑结构裂缝止裂带
配套SBC聚合物水泥胶粘剂




SBC120聚乙烯丙纶复合防水卷材的特点
SBC120聚乙烯丙纶复合防水卷材由线性低密度聚乙烯树脂加入抗老化剂、稳定剂、助粘剂与高强度新型纺粘法丙纶长丝无纺布，采用热融直压复合工艺制成的复合型防水卷材。
SBC120聚乙烯丙纶复合防水卷材具有抗渗能力强、抗拉强度高、低温柔性好、线胀系数小、稳定性好、无毒、变形适应能力强、适应温度范围宽、使用寿命长等良好的综合技术性能。
SBC120聚乙烯丙纶复合防水卷材5项性能优势
●SBC120聚乙烯丙纶复合防水卷材满粘施工，不起鼓，杜绝横向窜水
SBC120聚乙烯丙纶复合防水卷材双面实现满粘施工在保护层的作用下，能有效避免老化，不起鼓，不横向窜水

▲SBC120聚乙烯丙纶复合防水卷材与基层形成整体防水结构

●SBC120聚乙烯丙纶复合防水卷材雨天可施工，保证工程进度
使用聚合物水泥粘贴，可在雨天（含水率50%以上）施工。SBC120聚乙烯丙纶复合防水卷材不受基层含水率低于9%的限制，保证施工进度。
●水泥粘接，独一无二

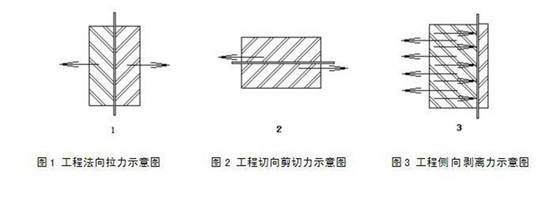

SBC120聚乙烯丙纶复合防水卷材最突出的特点是表面粗糙均匀、易粘接，适合与多种材料的基层粘合，可与水泥材料在凝固过程中直接粘合，粘接剥离强度15N/cm，这是其它防水材料所不具备的性能。SBC120聚乙烯丙纶复合防水卷材可以稳定的在垂直位置粘接附设，可以稳定的在倒水平面粘接附设，并且可以在外表面进行装修施工（如水泥沙浆抹面、粘贴瓷砖或马赛克等）。


●全防护系统防水，实现长防水寿命
与建筑物的基层实现了很好的结合，使SBC120聚乙烯丙纶复合防水卷材与基层一体化。
●配套节点型材，杜绝节点渗漏
公司提供独有的配套节点型材，节点部位重点防护，杜绝节点渗漏。

SBC120聚乙烯丙纶复合防水卷材
曾获国家专利产品（专利号：89 1 08466. 5）
产品执行国家标准BG 18173.1-2006

1. 意大利UNION公司和GIOAD公司的生产设备

2. 标准压延复生产线，采用规范热融直压（一次成型）复合工艺

3. 使用优质PE树脂纯原料，优质特定具有法向分布特性的专用无纺布

生产出世界第一米SBC120聚乙烯丙纶复合防水卷材


▲SBC120聚乙烯丙纶复合防水卷材



SBC120聚乙烯丙纶复合防水卷材产品种类、规格



规格            指标	单面复合	双面复合
	200g/㎡	300g/㎡	400g/㎡	500g/㎡	600g/㎡	T1.0	T1.2	T1.5
厚度（mm）	0.6	0.7	0.8	0.9	1.0	1.0	1.2	1.5
单卷长度（m）	100			50
幅宽（mm）	1.15、1.50、3.00



产品主要性能指标
SBC120聚乙烯丙纶复合防水卷材（执行国标GB 18173.1-2012）



项目		标准值	实测值
			纵向	横向
断裂拉伸强度	常温（N/cm）	≥60	107	97
	60℃（N/cm）	≥30	69	58
扯断伸长率	常温（%）	≥400	900	900
	-20℃（%）	≥10	291	291
撕裂强度（N）		≥20	98	97
低温弯折（-20℃）		无裂纹	无裂纹
不透水性（0.3Mpa，30min）		无透漏	无透漏
复合强度（表层与芯层）（N/cm）		≥1.2	2.0



详情介绍

　　聚乙烯丙纶复合防水卷材属于国家标准高分子防水材料（第一部分：片材）树脂复合增强型防水片材。

　　聚乙烯丙纶复合防水卷材是普及型复合防水技术主体材料，是本公司一九八九年发明、首创并命名，
二○○四年被国家建设部正式承认并列入建筑防水材料系列。SBC120是本公司产品规格代号，S表示双面，
B表示布，C表示增糙，120是产品标称宽度。产品名称、规格代号首次体现在本公司一九八九年企业标准中。
　　聚乙烯丙纶复合防水卷材属于外加筋、薄型合成高分子复合材料，采用先进的热熔直压复合工艺， 辅以高速混合、热熔、均质、挤出、界面极化、展平、辊压、速冷、整形等工艺完成。
　　卷材芯层主防水层用线性低密度聚乙烯或其共混改性材料，表面复合纺粘法丙纶长丝不织布增强制造。

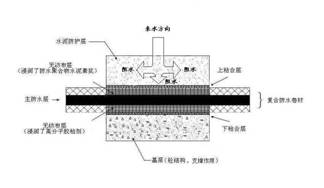

芯层与表面层用热熔直压工艺复合成型。经ICS-POLAR技术处理。具有亲入式粘结表面，能用聚合物水泥直
接与建筑砼构体构成防水构造，有效阻止切向渗透，具有与建筑构体等同的使用寿命。
　　聚乙烯丙纶复合防水卷材以其不可替代的卓越性能，经二十多年的发展，得到了广泛应用和良好的应用效果，成为中国两大主流防水材料之一。


请认准“矩圆”“SBC”商标 谨防假冒

　　

　　“矩圆”牌SBC聚乙烯丙纶复合防水卷材
“矩圆”牌SBC聚乙烯丙纶复合防水卷材（以下简称聚乙烯丙纶卷材）是根据现代工程对防水防渗材料的新要求，采用新技术，引进意大利UNION公司先进生产设备，利用内加热一次热层压复合成型工艺（简称：一次成型工艺）制造的一种构造全新、多用途、具有良好综合技术性能的防水防渗材料。该材料是聚乙烯丙纶卷材复合防水技术的主体材料。工程应用时，采用“三层一道”的复合防水构造，聚乙烯丙纶卷材与聚合物水泥共同构成一道或多道防水层。
1、产品特点
1.1 产品构造特点
聚乙烯丙纶卷材为表面增强式结构，由线性低密度聚乙烯树脂、抗老化剂、稳定剂、助粘剂、高强度新型丙纶长丝非织造织物，采用内加热一次热层压复合成型工艺制成的复合防水卷材，具有表面网状构造。
1.2 产品性能特点
聚乙烯丙纶卷材具有抗渗能力强、抗拉强度高、低温柔性好、线胀系数小、易粘接、摩擦系数大、稳定性好、无毒、变形适应能力强、适应温度范围宽、使用寿命长、耐腐蚀、耐霉烂、耐老化、耐穿刺等良好的综合技术性能。

1.3 产品应用特点
　　聚乙烯丙纶卷材突出特点是表面粗糙均匀、易粘接，适宜采用复合防水技术应用。
1.3.1可与水泥材料在凝固过程中直接粘合，可在基层高含水率情况下粘贴施工。这是聚乙烯丙纶卷材的独特性能。
1.3.2聚乙烯丙纶卷材可直接设计在水泥构造中使用，具有可靠的稳定性。
1.3.3聚乙烯丙纶卷材表面粗糙、摩擦系数大，可直接埋设在砂土中使用。
1.3.4聚乙烯丙纶卷材是环保、安全、卫生、节能建材产品。经黑龙江省卫生厅批准该卷材为“涉及饮用水卫生安全的国产产品”。
1.3.5聚乙烯丙纶卷材复合防水技术在屋面防水工程中应用，适用于普通屋面外，也适用于架空屋面、蓄水屋面、种植屋面等特种屋面。
1.3.6聚乙烯丙纶卷材复合防水技术可根据不同防水工程部位要求，选用不同厚度的聚乙烯丙纶卷材与聚合物水泥共同构成一道复合防水层或组合构成多道防水层。各项性能指标完全符合《屋面工程质量验收规范》（GB50207-2002）、《地下防水工程质量验收规范》（GB50208-2002）中对防水层要求。
2、产品使用范围
　　聚乙烯丙纶卷材使用范围广，适用于Ⅰ、Ⅱ、Ⅲ、Ⅳ级各类工业、民用建筑的屋面和地下防水、防渗、防潮、隔汽工程，适用于水利、环保、冶金、化工、采矿业等防水、防渗工程。
3、产品种类、规格
　　聚乙烯丙纶卷材双面加筋产品分为克重系列产品（300g/m2、350g/m2、400g/m2、500g/m2、600g/m2）和厚度系列产品（T1.0、T1.2、T1.5）。聚乙烯丙纶卷材单面加筋产品用于隔汽工程（包括克重系列产品：G200g/m2、G250g/m2和厚度系列产品：T1.0D）。聚乙烯丙纶卷材产品种类、规格见下页表 1。
4 产品性能指标 见下页表 2。
5 设计、施工要点
5.1 设计聚乙烯丙纶卷材应用工程时，可根据具体应用部位进行防水结构设计，根据不同防水工程部位要求，选用相应规格的聚乙烯丙纶卷材。
5.1.1 屋面防水
　　聚乙烯丙纶卷材复合防水技术应用于屋面防水工程有多种构造方式。常见构造方式有三层一道设防（一层卷材两层聚合物水泥，见本优选集第11页）及其组成的多道设防构造。与其它防水材料可组成多种屋面防水构造方式：1、与一层刚性防水组成两道或多道设防；2、与一层涂膜组成两道设防或多道设防。其中三层一道设防构造中设有水泥结构保护层（厚度≥20mm）的宜减去上层聚合物水泥层。
　　聚乙烯丙纶卷材复合防水技术应用于屋面防水工程要保证卷材与找平层的粘接强度和粘接面积，这是保证防水效果和使用寿命的关键。
5.1.2 地下防水
　　聚乙烯丙纶卷材复合防水技术用于地下防水工程应将卷材置于结构主体的迎水侧。卷材置于结构主体背水侧的应设有支撑内衬。
　　聚乙烯丙纶卷材铺贴宜采用满粘法。选用厚度系列卷材的，底板施工可采用空铺法。采用空铺法施工的，聚乙烯丙纶卷材单独构成一道防水层。

5.1.3 地面防潮
　　聚乙烯丙纶卷材复合防水技术应用于地面防潮工程时，墙角处卷材卷起高度宜大于250mm。
5.1.4 保温层隔汽
　　聚乙烯丙纶卷材复合防水技术应用于隔汽层的，材料选用单面加筋型卷材，其铺贴方法与屋面防水相同，接缝采用双面加筋型卷材做垫条对接。
5.1.5 其它应用
　　聚乙烯丙纶卷材复合防水技术应用于池库、堤坝、渠道、桥涵等防水防渗工程时，可参考地下构造或按设计要求进行。
5.1.6细部构造
　　屋面防水变形缝、出屋面管道、女儿墙、出水口、天沟、檐口、檐沟、人孔防水构造见本优选集第11-16页；地下防水穿墙管、变形缝防水构造见本优选集第19页。
5.2聚乙烯丙纶卷材主要特点是与水泥有很好的粘接性能，工程设计可采用夹层、保护、装修等构造方式。
5.2.1 夹层方式
　　聚乙烯丙纶卷材置于底板或侧壁的夹层时，应先将基层抹平后再铺贴卷材。浇筑或砌筑另一面时，应防止有尖凸物损坏卷材。
5.2.2保护方式
　　聚乙烯丙纶卷材设置保护层，可在卷材表面设置20mm厚1：2.5水泥砂浆或30mm厚细石混凝土，具有可靠的粘接稳定性。
5.2.3装修方式
　　聚乙烯丙纶卷材应用于室内防渗防潮时，可在表面进行装修（粘瓷砖、马赛克或抹灰等），装修施工应在卷材粘接层充分固化后进行。装修施工宜在卷材表面刷一层聚合物水泥，再粘贴面层。
6 粘接胶的选用
6.1 聚乙烯丙纶卷材采用聚合物水泥与基层满面粘贴。聚合物水泥用水泥加入配套专用聚合物添加剂（SBC胶粘剂等）制成。
6.2 用于现浇混凝土构造时，可将卷材敷于模板内侧直接铺贴，模板固定导致的破损部位，脱模后用胶粘热融法修补
6.3屋面防水构造、屋面隔汽构造和地下防水构造，卷材接缝处及复杂部位的铺贴可选用聚合物水泥或SBC聚氨酯胶粘剂粘接。若选用其他高分子胶粘剂时，则选用的高分子胶粘剂应与聚乙烯丙纶卷材材性相容。
7 接缝方式
7.1 聚乙烯丙纶卷材屋面防水接缝采用搭接方式，宜选用聚合物水泥或SBC聚氨酯胶粘剂粘接。
7.2卷材地下防水接缝宜选用搭接加盖条方式：用聚合物水泥做搭接粘接后，再用SBC聚氨酯胶粘剂粘贴盖条。接缝可选用搭接方式，采用SBC聚氨酯胶粘剂满粘接（地下水位≤3M的，可用抗渗强度≥0.1Mpa聚合物水泥粘接；地下水位≤6M的，可用抗渗强度≥0.1Mpa聚合物水泥粘接后，用加筋聚氨酯胶粘剂密封）。当底板处卷材采用空铺法时，应选用SBC聚氨酯胶粘剂粘接或使用专用设备热融焊接。
7.3 屋面隔汽层接缝可采用双面卷材做垫条对接，用聚合物水泥粘接。
7.4 卷材接缝采用热融焊接方式的，使用热楔双缝焊接机、焊枪等专用焊接设备，缝焊宽度≥20mm。
7.5卷材接缝搭接宽度：屋面防水工程均应≥80mm；地下防水工程均应≥100mm。
7.6 相邻短边接缝应错开1m以上，水平转角处（墙面与墙面的夹角）接缝距转角大于0.3m，附加层接缝必须与防水层接缝错开0.3m以上。

7.7在地下防水工程中，卷材接缝应错开转角处，接缝位置应距转角0.3m以上，垂直转角处（墙面与地面的夹角）卷材接缝应在水平面上，接缝位置应距转角0.6m以上。
7.8 采用盖条方式时，盖条宽度为100mm。见下页图1 。
8 聚乙烯丙纶卷材复合防水技术施工操作方法
8.1 施工准备
　　一个施工组7人：清理基层 1人，制胶运胶 3人，卷材铺贴 2人，处理复杂部位 1人。（如采用焊接方式接缝，每个施工组需2人能操作焊接施工设备。）
　　铺贴聚乙烯丙纶卷材的施工器具见表 3。
8.2 施工材料及用量
　　施工材料及用量应按防水层构造进行计算和确定，可参考下页表 4。
8.3 施工操作程序
　　验收基层（找平层）→清扫基层（找平层）→制备粘接胶→处理复杂部位→铺贴（或铺焊）聚乙烯丙纶卷材→检验卷材施工质量→保护层施工→验收。
注: 1、 水泥为普通硅酸盐水泥。如使用矿渣水泥代替，应在矿渣水泥中掺入1%硫酸钠早强剂或其它类型的对聚乙烯丙纶卷材无影响与1%硫酸钠具有同等效果的早强剂。
　　2 、 用 SBC聚氨酯胶粘剂接缝时，水泥等材料选用括号内的用量。
　　3 、地下防水工程底板处聚乙烯丙纶卷材采用空铺法施工时，不考虑防水层粘接层的SBC胶粘剂和水泥的用量；当采用焊接法接缝时，不考虑接缝粘接 SBC聚氨酯胶粘剂用量。
　　4、表中用量不包括女儿墙、雨水口、附加层等部位。
8.4 找平层技术要求
8.4.1 屋面找平层应符合《屋面工程质量验收规范》（GB 50207—2002）规定，地下防水找平层应符合《地下防水工程质量验收规范》（GB 50208—2002）、《地下工程防水技术规范》（GB 50108—2001）规定。
8.4.2 找平层转角处（女儿墙、山墙、烟囱、天窗壁、墙角、变形缝等）均应做成 R=20mm的圆角或直角，且规整平顺。檐口下端找平层宜抹出鹰嘴或滴水槽。
8.4.3 找平层的排水坡度应符合设计要求。平屋面采用结构找坡不应小于3％，采用材料找坡宜为2％；天沟、檐沟纵向找坡不应小于1%。
8.5 粘接胶的配制
8.5.1 聚合物水泥的配制
⑴ 粘贴防水层的，SBC胶粘剂含量为水泥重量的2%，即一袋水泥（50kg）配用一袋胶粘剂（1.0kg）。配制时将一袋胶粘剂与6kg～10kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中（相当于水泥重量的55%～65%，即2.5个外包装箱容积），搅拌均匀后逐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无凝块、无沉淀、无气泡即可使用。
⑵ 粘贴隔汽层的，SBC胶粘剂含量为水泥重量的1.5%，即一袋水泥（50kg）配用一袋胶粘剂（0.75kg）。配制时将一袋胶粘剂与4kg～8kg的水泥干混均匀，然后边搅拌边将其加入到27.5kg～32.5kg的水中（相当于水泥重量的55%～65%，即2.5个外包装箱容积），搅拌均匀后逐渐加入剩余的水泥，边加入水泥边搅拌，搅拌至无凝块、无沉淀、无气泡即可使用。

注意事项：1、量水时，将包装箱内的大塑料袋上口翻向箱外，按包装箱内侧的标线计量。
　　　　　2、根据工程具体铺贴部位调节聚合物水泥粘稠程度。
　　　　　3、配制好的聚合物水泥应在四小时内用完，并根据水份挥发情况适当加水调和。
8.5.2 SBC聚氨酯胶粘剂的调配方法
　先将乙组分充分搅拌均匀。将甲、乙组分按重量比1：1.5在干燥容器中混和，经充分搅拌均匀后方可使用。
注意事项：该胶粘剂属双组分反应固化型，使用时必需严格按比例要求配制，根据施工现场实际情况和用量随使随配，严禁向胶粘剂内加入任何溶剂，以防止聚乙烯丙纶卷材溶胀变形。
8.6聚乙烯丙纶卷材铺贴施工
　　聚乙烯丙纶卷材施工必须在找平层验收合格后进行。聚乙烯丙纶卷材的铺贴，基层充许有较高的含水率（30%～75%）。基层有明水时，聚合物水泥被稀释，使粘接层不均匀，影响卷材粘接强度和抗渗强度。
8.6.1 复杂部位处理
　　防水层施工前，应按图纸要求先做好复杂部位（屋面的凸出部位、雨水口、天沟、檐口、檐沟；地下防水的阴角、阳角、穿墙管等）的附加层，复杂部位的附加层用聚乙烯丙纶卷材（卷材规格可视工程实际情况确定）、聚合物水泥或SBC聚氨酯胶粘剂处理粘接，可参考如下做法：见下页图5，（图中细实线为剪断线，虚线为折叠线）。
8.6.2 聚乙烯丙纶卷材铺贴
① 屋面防水聚乙烯丙纶卷材粘贴方向宜按GB 50207-2002 第4.3.5条规定确定，地下防水工程粘贴方向可根据实际情况确定。聚乙烯丙纶卷材铺贴时，先在铺贴部位将卷材预放3m～12m，找正方向后，在中间处固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。铺贴方法：用刮板将聚合物水泥涂刷在和卷材对应的基层（找平层）表面上，厚约1.0mm（聚合物水泥应均匀，不露底、不堆积），然后粘贴卷材。并在卷材上表面用刮板将粘接面排气压实，排除空气和多余的粘接胶，以保证防水工程质量。
② 垂直面的聚乙烯丙纶卷材必须纵向铺贴，自上向下对正，自下向上排气压实，要求基层与卷材同时涂胶，厚度均约1.0mm。
③ 聚乙烯丙纶卷材的损伤、疵点应做附加层，附加层卷材应宽出其周边120mm以上。地下防水附加层用SBC聚氨酯胶粘剂满粘，屋面防水附加层可用聚合物水泥（配比见表4）满粘。附加层也可进行焊接。
8.6.3 接缝施工
① 接缝涂胶部位要求基层干净、干燥。
② 屋面防水用聚合物水泥接缝时，接缝与卷材粘贴可同时进行，接缝满粘，胶层厚度为1.0mm～1.6mm，接缝压实后在接缝边缘再涂刷一层聚合物水泥，厚度为0.8mm～1.0mm，涂刷宽度从接缝边缘向两边延伸30mm，接缝不允许有露底、打皱、翘曲、起空现象。
③ 用SBC聚氨酯胶粘剂接缝时，应在粘接胶固化后进行，具体操作方法：翻起上层卷材，将胶涂在下层卷材上，涂胶应连续均匀，厚度为1.0mm左右，涂胶后粘合压实。翻起时应防止卷材与基层剥离。
④ 地下防水用盖条方式接缝时，聚合物水泥接缝压实后，不在接缝边缘再涂刷聚合物水泥，溢出的聚合物水泥不必处理，而是待聚合物水泥固化后，将接缝处表面聚合物水泥清除，在接缝处和盖条上同时涂刷SBC聚氨酯胶粘剂粘贴盖条。

⑤ 屋面隔汽层接缝采用垫条对接方式，用双面聚乙烯丙纶卷材作垫条，先将大于200mm宽的垫条用聚合物水泥铺贴在接缝位置上，然后铺贴单面聚乙烯丙纶卷材，铺贴方法与防水层铺贴方法相同。见图6、图7。
⑥ 接缝采用焊接法施工时，应保护好聚乙烯丙纶卷材的预留接缝部位，使用焊接设备进行接缝焊接，复杂部位采用焊枪（或胶粘剂）处理。
焊接面应洁净，无水、油及附着物等；焊接时应先焊长边搭接缝，后焊短边搭接缝；焊接处不得有漏焊、跳焊、焊焦或焊接不牢现象；焊接时不得损害非焊接部位的卷材。
8.6.4屋面隔汽层施工
　　隔汽层施工前，对基层、施工环境等要求与防水层施工前要求相同。复杂部位处理与屋面防水层复杂部位处理相同。
8.7 保护层施工
　　聚乙烯丙纶卷材外露时，为防止意外损坏和紫外线照射，需加保护层延长卷材使用寿命。保护方式以水泥材料为主，上人屋面和永久性建筑物用1：2.5水泥砂浆抹20mm厚或采用30mm厚细石混凝土做刚性保护层，非上人屋面和非永久性建筑可采用聚合物水泥涂刷两道约1.0mm厚做柔性保护层。
　　保护层施工，必须在防水层验收合格后进行。并将防水层表面清扫干净，保护好施工材料运输通道的卷材，施工人员应穿软底鞋操作。
8.7.1 屋面防水工程保护层施工
① 柔性保护层用聚合物水泥涂刷，其涂刷厚度约为1.0mm，分两次相互垂直方向刷成。
② 刚性保护层采用20mm厚1：2.5水泥砂浆抹20mm厚或采用30mm厚细石混凝土，刚性保护层施工前宜先在卷材表面涂刷一层聚合物水泥。具体要求应符合《屋面工程质量验收规范》（GB 50207—2002）规定。
③ 保护层施工后，待其充分固化且含水率小于9%时，应对烟道、通汽孔、雨水口等复杂部位用SBC聚氨酯胶粘剂补强，补强层应从补强部位向外延伸200mm以上，厚1.0mm以上。
④ 伸出屋面管道根部直径50mm范围内，保护层应抹出高度不小于30mm的圆台。
8.7.2 地下防水工程保护层施工
① 水平面采用20mm厚1：2.5水泥砂浆做保护层。
② 垂直面防水卷材铺贴在迎水面时，采用20mm厚1：2.5水泥砂浆或聚苯乙烯泡沫塑料做保护层；防水卷材铺贴在背水面时，除采用1：2.5水泥砂浆做保护层外，还应有保护挡墙，挡墙和聚乙烯丙纶卷材之间用厚度大于10mm的1：2.5水泥砂浆填实（边砌边填实）。
③ 保护层抹制前应在卷材上刷一层聚合物水泥。
8.7.3 保护层应做好养护。
8.8 工程断续保护
　　聚乙烯丙纶卷材施工过程发生中断要做好卷材的保护措施，特别是中断期较长或中断期间卷材施工现场有外界损坏因素的，必须做好聚乙烯丙纶卷材保护。工程断续保护主要防止意外或人为对聚乙烯丙纶卷材的损坏，其因素主要注意：① 机械损坏；② 高空落物损坏；③ 人为损坏；④ 风刮剥离；⑤ 人工或自然堆落物损坏；⑥高温烧烫损坏；⑦ 化学物质损坏等。

9 产品的贮运及施工注意事项
9.1 防止日晒、浸水、机械损伤、高热；除期限不超过20天的运输可平垛不大于五层外，均立放；立放应单层，储存期不大于30天可立放两层存放；不得与各种有机溶剂等有害物质接触。
9.2 聚乙烯丙纶卷材施工温度范围较宽。卷材在施工展开前4小时内不得在阳光下露晒。环境温度0℃及以下时，禁止使用聚合物水泥粘接；环境温度-5℃及以下时，禁止使用SBC聚氨酯胶粘剂粘接；环境温度－10℃及以下时禁止使用焊接设备焊接。在环境温度较高，阳光直射的情况下，应向施工后的聚乙烯丙纶卷材表面喷水降温，防止卷材变形起鼓。
9.3 聚乙烯丙纶卷材施工须在5 级风以下进行，雨、雪天禁止施工。
9.4 聚乙烯丙纶卷材采用满粘法施工时，粘接不得有目视空鼓现象，屋面防水聚乙烯丙纶卷材有效粘贴面积宜≥85%，地下防水有效粘贴面积宜≥90%，粘接层必须连续。
9.5 聚乙烯丙纶卷材铺贴过程中有打皱无法纠正时，应断开打皱处，按接缝处理。
9.6 采用SBC聚氨酯胶粘剂搭接接缝时，不能将聚合物水泥涂在聚乙烯丙纶卷材搭接处，以免影响SBC聚氨酯胶粘剂接缝粘接。
9.7 伸出基层的管道、设备或预埋件等，应在聚乙烯丙纶卷材施工前安装完毕。防水层完工后，不得在其上凿孔打洞或重物冲击。
9.8 聚乙烯丙纶卷材铺贴后，卷材下部不允许存在硬性颗粒及杂质，以免损坏聚乙烯丙纶卷材。
9.9 聚合物水泥涂刷后应马上粘贴聚乙烯丙纶卷材，防止胶中水分散失，影响粘贴质量。
9.10 施工人员必须穿软底鞋，避免损坏聚乙烯丙纶卷材。





“矩圆”牌SBC聚乙烯丙纶复合防水卷材

屋面、地下工程质量验收规定

QJ-02-2

一、总 则
第1.0.1 本规定适用于建筑屋面、地下防水工程“SBC聚乙烯丙纶复合防水卷材”施工质量验收。验收项目包括：基层（找平层）、防水层（或隔汽层）、保护层、补强层。
第1.0.2 卷材施工必须符合设计要求。
第1.0.3 防水施工过程中，应对前项工程进行质量验收，合格后方可进行下道工程施工。
第1.0.4 施工所用各种材料应符合设计要求，并有质量证明文件。
第1.0.5 屋面、地下防水工程施工，对本规定以外的事项，应按相应现行的有关工程质量验收规范执行。
第1.0.6 屋面、地下防水工程施工必须符合国务院颁发的《建筑安装工程安全技术规程》及安全防火规定。
二、“矩圆”牌SBC聚乙烯丙纶复合防水卷材
屋面、地下工程各项质量验收规定
2.1 屋面找平层施工质量应符合《屋面工程质量验收规范》（GB 50207-2002）要求，地下找平层施工质量应符合《地下工程防水技术规范》（GB 50108-2001）、《地下防水工程质量验收规范》（GB 50208-2002）规定。
第2.1.1条 预制找平层应安装平稳、牢固、不应有松动现象。抹制找平层应抹平、压光，不应有脱皮、起沙、空鼓、开裂等现象。
第2.1.2条 屋面找平层坡向均匀一致，符合设计要求。

第2.1.3条 用2m靠尺和楔形塞尺检查找平层表面平整度，允许偏差为5mm。
第2.1.4条 屋面、檐口、檐沟、天沟等处的找平层坡度应符合设计要求。女儿墙、烟囱、通汽孔、变形缝、地下防水的阴阳角处均应做成R=20mm的圆角。
2.2聚乙烯丙纶卷材铺贴应符合下列规定
第2.2.1条 聚乙烯丙纶卷材粘贴及接缝粘接胶必须使用本优选集中规定的胶粘剂。
第2.2.2条 聚乙烯丙纶卷材搭接不得小于本优选集中的规定宽度。屋面、地下各节点聚乙烯丙纶卷材施工应符合设计要求。
第2.2.3条 聚乙烯丙纶卷材与找平层、卷材接缝应粘接牢固，表面平整。注意检查檐口、天沟、排汽孔、穿墙管等复杂部位粘接质量。卷材与找平层粘接面积，屋面防水不宜小于85%，地下防水不宜小于90%。
第2.2.4条 附加层卷材接缝与防水层卷材接缝应错开，并符合设计要求。
第2.2.5条 聚乙烯丙纶卷材各接缝部位应直视检查可靠，可疑处应做补强或渗水试验。
第2.2.6条 聚乙烯丙纶卷材铺贴必须连续完整，无显露或隐蔽透水处。
2.3 保护层应符合下列规定
第2.3.1条 保护层必须在防水层质量验收合格后，方可进行施工。
第2.3.2条 保护层采用1：2.5mm水泥砂浆时，其抹制厚度应符合设计要求，砂浆比例一致，保护层及接茬表面应平整、光滑洁净、不应有脱皮、起沙等现象。保护层坡度平缓均匀，保护层应养护，达到强度要求。保护层加用挡墙时，在挡墙和聚乙烯丙纶卷材防水层之间填充的水泥砂浆厚度应符合设计要求。
第2.3.3条 檐口保护层应平齐、倒角均匀一致。女儿墙、天窗壁、变形缝、烟囱、穿墙管等部位的保护层应符合设计要求。
第2.3.4条 地下防水的保护层或防护墙外回填土应分层压实。
2.4 补强层应符合下列规定
第2.4.1条 补强层应按规定施工，补强面积、厚度均符合设计要求。
2.5 竣工的屋面、地下防水工程不得有渗漏和积水现象。对细部构造、接缝、保护层等进行外观检验。屋面防水必要时用人工浇水或蓄水检查验收。其蓄水时间不应少于24h。
注：本验收规定系该公司制定
